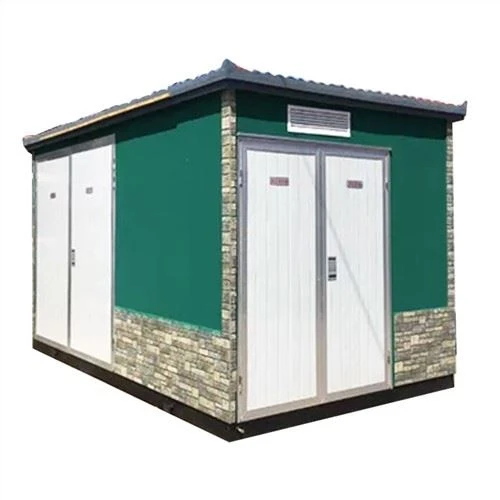

Kombinirana transformatorska postaja škatlastega tipa

Strukturne značilnosti:

Struktura okvirja škatle je izdelana iz kanaletnega jekla in kotnega jekla. Ima visoko mehansko trdnost. Lupina je izdelana iz plošče iz aluminijeve zlitine in drugih materialov. Površina je gladka in ravna, izdelek je lep in velikodušen ter ima dobre protikorozijske lastnosti. Podnožje omare je 300 ~ 600 mm nad temeljem.

Predstavitev izdelka:

Prefabricated/Compact Substation je tipsko preizkušeno ohišje, ki vsebuje:

a. Srednjenapetostne stikalne naprave

b.Distribucijski transformatorji

c. Nizkonapetostna stikalna plošča

d. Priključki in pomožna oprema za napajanje nizkonapetostne energije iz srednjenapetostnih sistemov.

Osnovne konstrukcijske zahteve

◎ Osnovna zahteva za silo je 100 kPa ali več.

◎ Temelj se nahaja na višji nadmorski višini, odteka od zunaj, z uporabo cementne malte iz rdeče opeke, notranja in zunanja stena pa sta debeli 20 mm s cementno malto 1:2, pomešano s 3% hidroizolacijskim sredstvom.

◎ Dno sobe s kabli mora biti rahlo nagnjeno na stran cevi za zbiranje vode, da preprečite kopičenje vode.

◎ Rešetka je privarjena z rombastim očesom iz jeklene mreže 150 x 300 (10 x 20), varilne klešče zunanjega okvirja reže pa so zakopane v steno.

◎ Konstrukcija temeljev mora biti v skladu z ustreznimi določbami JGJ16-83 "Tehnični predpisi za električno načrtovanje stavb".

◎ Način ozemljitve debla in ozemljitvenega droga se še vedno izvaja kot običajno. Ko je ozemljitveno deblo vzeto iz kabelskega jarka, se lahko razporedi vzdolž omarice obročnega omrežja. Ozemljitveni drog je mogoče razširiti tudi z ene strani. Zahtevana ozemljitvena upornost je manjša ali enaka 4 Ω.

◎ Mere na sliki so priporočene vrednosti.

◎ Za udobje uporabnika je kabelski vodnjak mogoče nastaviti v treh ali štirih smereh glede na dejansko stanje na mestu.
